Solid Edge: Eigene Oberfläche einem Part zuweisen

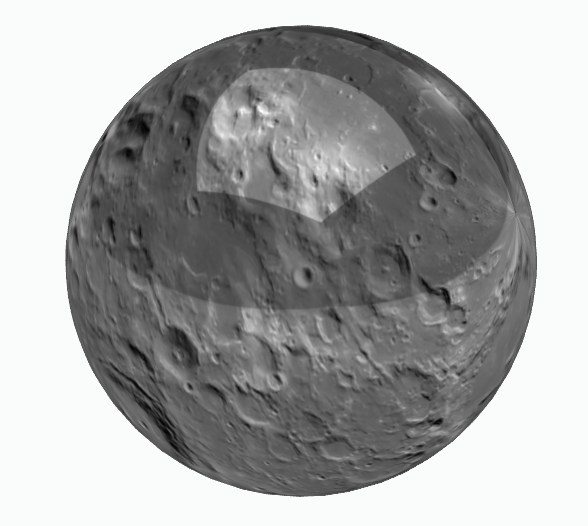

So sieht eine eigene Textur auf einem Part aus – hier eine Mondoberfläche. Klicken zum Vergrößern

Wofür ist das?

Die mitgelieferten Materialien decken Aluminium, Lacke und Kunststoffe ab – nicht eure eigenen Fotos oder Oberflächen. Für ein Part oder Volumen legt ihr deshalb eine benutzerdefinierte Teilflächenformatvorlage an und hinterlegt dort ein Bild als Textur.

Die Screenshots stammen aus Solid Edge 2026. Der Weg über Formatvorlage und Formatvorlagenpalette ist in älteren Versionen gleich aufgebaut.

Schritt 1: Formatvorlage öffnen

  1. Öffnet ein Part.
  2. Wechselt auf den Reiter Ansicht.
  3. Klickt auf Formatvorlage.

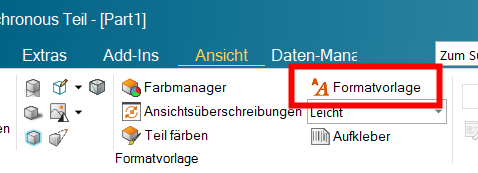

Reiter Ansicht → Formatvorlage. Klicken zum Vergrößern

Schritt 2: Teilflächenformatvorlage kopieren

  1. Links Teilflächenformatvorlagen wählen.
  2. Rechts irgendein vorhandenes Material als Kopiervorlage markieren (im Beispiel Aluminium).
  3. Auf Neu… klicken.

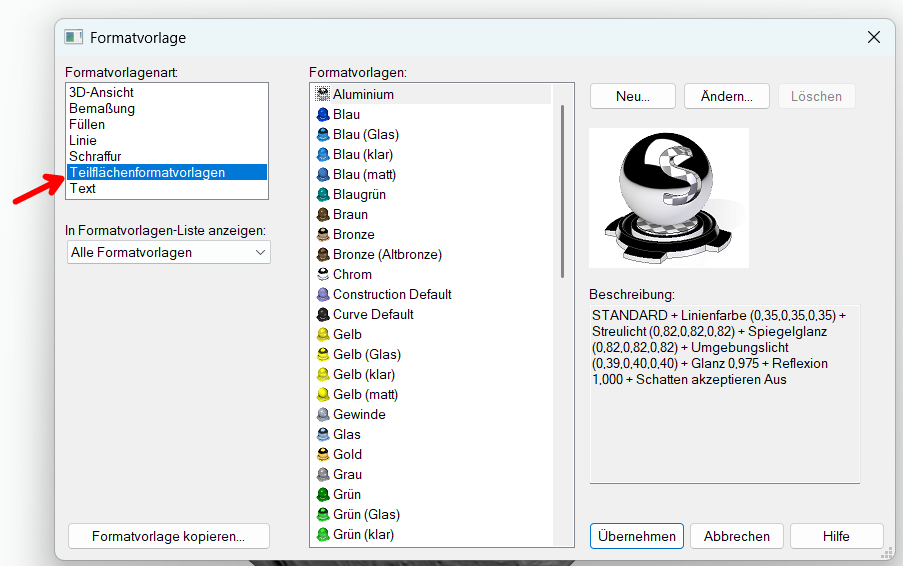

Links Teilflächenformatvorlagen wählen, rechts ein Material als Vorlage markieren. Klicken zum Vergrößern

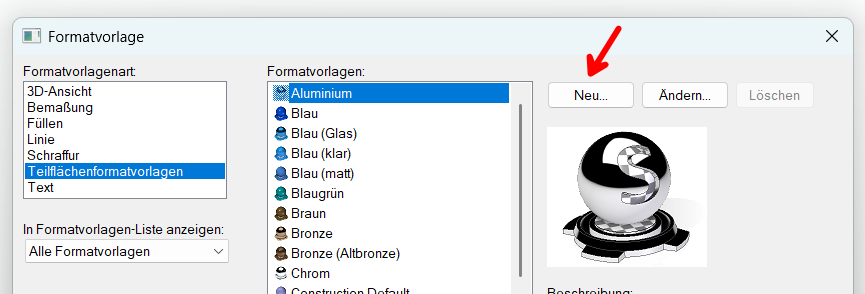

Danach Neu… klicken. Klicken zum Vergrößern

Schritt 3: Namen vergeben

Im Fenster Neue Teilflächenformatvorlage gebt ihr unter Name einen Namen eurer Wahl ein – im Beispiel Mond.

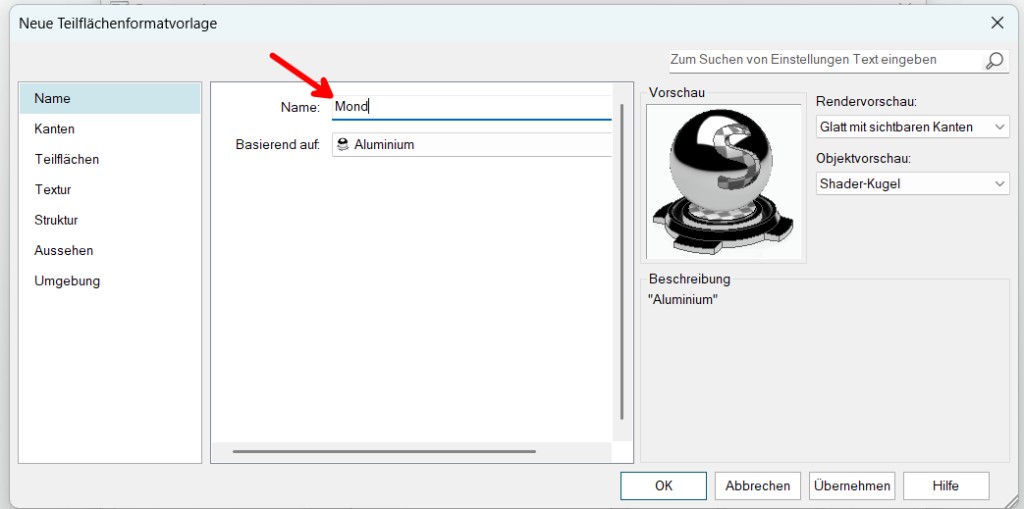

Eigenen Namen eintragen. Basierend auf übernimmt die Werte der Kopiervorlage. Klicken zum Vergrößern

Schritt 4: Textur wählen

  1. Links auf Textur klicken.
  2. Über Durchsuchen… das gewünschte Bild wählen. Solid Edge nimmt JPG oder PNG.
  3. Mit OK bestätigen.

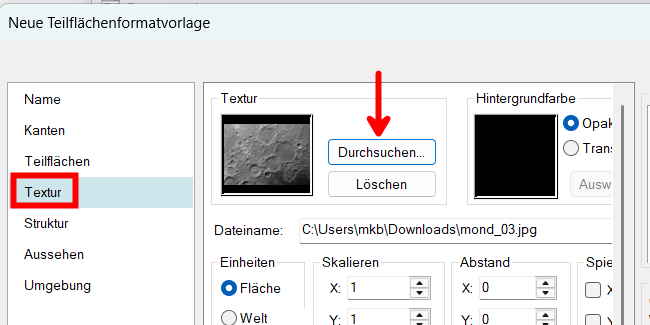

Register Textur → Durchsuchen… → JPG- oder PNG-Datei wählen. Klicken zum Vergrößern

Schritt 5: Vorlage in der Liste prüfen

Nach dem Bestätigen steht die neue Oberfläche in der Liste der Teilflächenformatvorlagen – hier Mond.

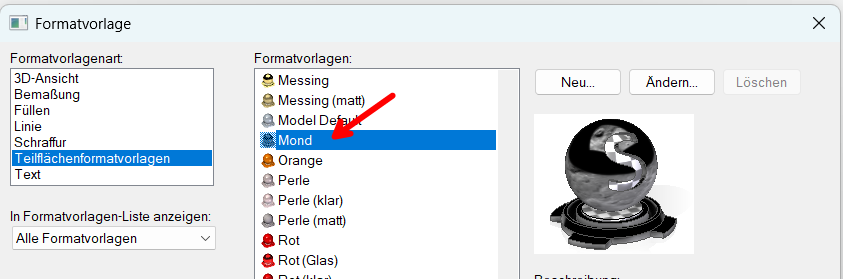

Die neue Vorlage erscheint in der Liste und kann jetzt zugewiesen werden. Klicken zum Vergrößern

Schritt 6: Über die Formatvorlagenpalette zuweisen

Öffnet die Formatvorlagenpalette und zieht die neue Vorlage per Drag & Drop auf das Part oder Volumen – genau wie bei den mitgelieferten Materialien.

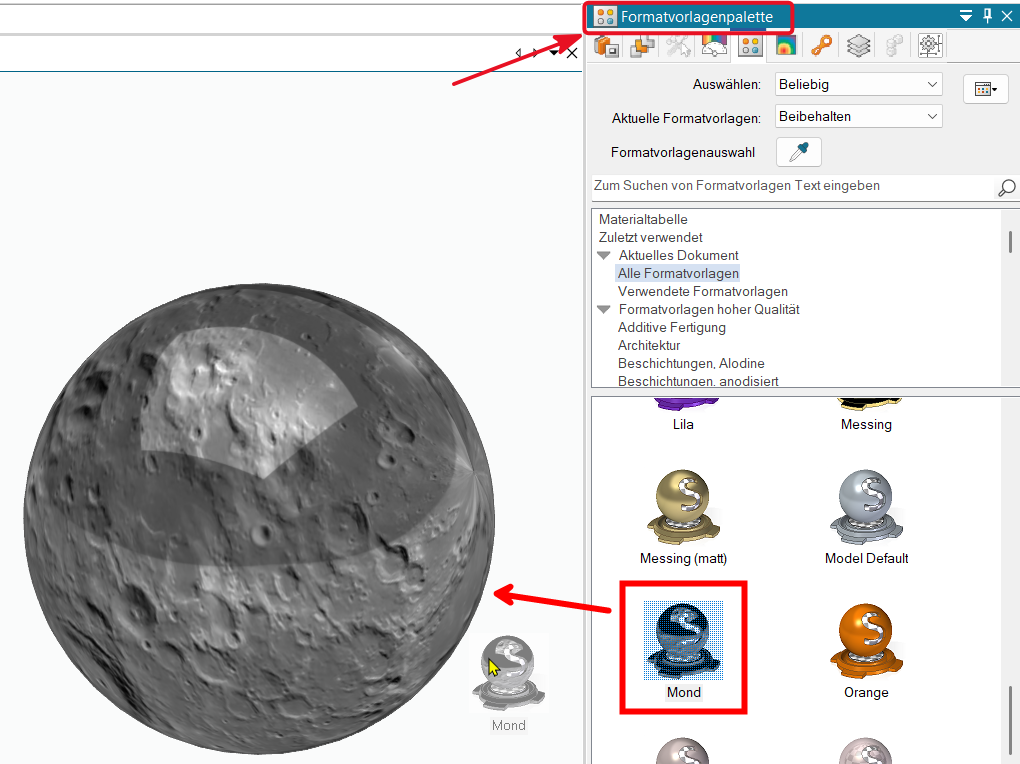

Formatvorlagenpalette öffnen und die eigene Vorlage auf das Part ziehen. Klicken zum Vergrößern

Kurz-Checkliste

  1. Part öffnen → Ansicht → Formatvorlage
  2. Teilflächenformatvorlagen → Material markieren → Neu…
  3. Eigenen Namen vergeben
  4. Textur → JPG oder PNG wählen → OK
  5. Über die Formatvorlagenpalette per Drag & Drop zuweisen
