Solid Edge: DXF zu 3D – aus der 2D-Skizze ein Volumen

Wofür ist das?

Im gezeigten Beispiel geht es um ein importiertes DXF, aus dem ohne großen Aufwand ein 3D-Volumen entsteht. Ihr spart euch das umständliche Nachzeichnen – in Solid Edge geht das über 3D erstellen sehr einfach.

Die Screenshots stammen aus Solid Edge 2026. Derselbe Weg funktioniert mit einer vorhandenen 2D-Skizze in der 2D-Modell-Umgebung.

Schritt 1: DXF als 2D-Zeichnung öffnen

Öffnet das DXF oder die 2D-Skizze eurer Wahl. Beim DXF-Import wählt als Vorlage die 2D-Zeichnung – hier unter DIN Metric die Datei dinimetric draft.dft.

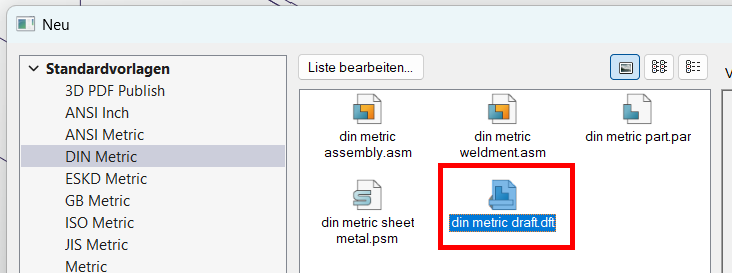

Solid Edge Neu: DIN Metric, Vorlage dinimetric draft.dft markiert — Vorlage *2D-Zeichnung* wählen, z. B. *dinimetric draft.dft*. Klicken zum Vergrößern

Schritt 2: 2D-Modell-Umgebung prüfen

Ihr solltet in der 2D-Modell-Umgebung landen. Prüfung: unten links mit der rechten Maustaste auf den Blattreiter klicken – dort steht 2D-Modell.

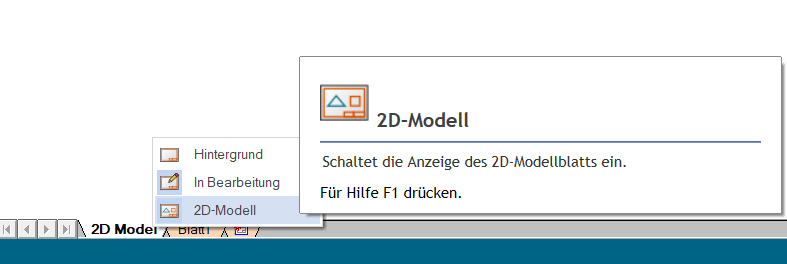

Solid Edge: Blattreiter 2D-Modell mit Hinweis zur Anzeige — Unten links: Reiter *2D-Modell* – hier liegt die importierte Geometrie. Klicken zum Vergrößern

Schritt 3: Den relevanten Zeichnungsteil wählen

Sucht euch den Teil der Zeichnung, der im 3D modelliert werden soll – nicht die ganze DXF, nur den Umriss, den ihr braucht.

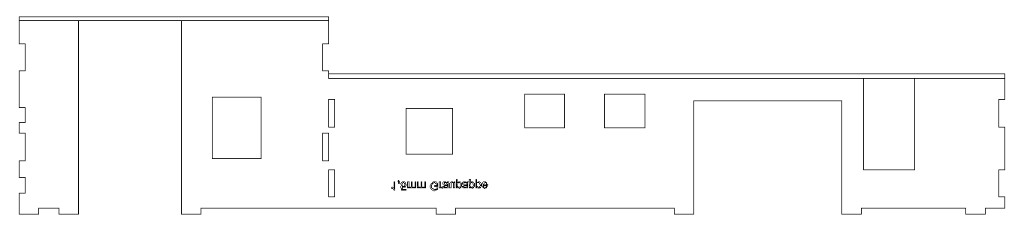

2D-Grundriss einer Gebäudekontur in Solid Edge — Beispiel: Gebäudekontur aus dem DXF – das wird später das Profil für die Extrusion. Klicken zum Vergrößern

Schritt 4: Skizze skalieren (falls nötig)

Passt die Skizze noch nicht zur gewünschten Größe, ändert ihr das mit Skalieren in der Multifunktionsleiste. Zuerst die Elemente Auswählen, dann im Flyout neben Spiegeln den Befehl Skalieren.

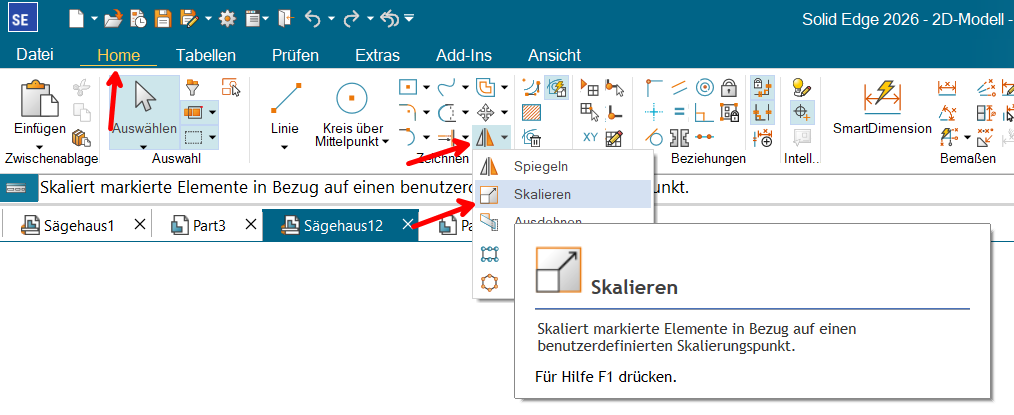

Solid Edge Home: Auswählen und Befehl Skalieren im Flyout — *Auswählen*, dann *Skalieren* – skaliert die markierten Elemente um einen Bezugspunkt. Klicken zum Vergrößern

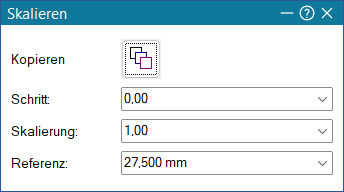

Dialog Skalieren mit Faktor und Referenzmaß — Im Dialog Faktor oder Referenzmaß setzen. Klicken zum Vergrößern

Schritt 5: Extras → 3D erstellen

Wechselt auf den Reiter Extras und klickt auf 3D erstellen.

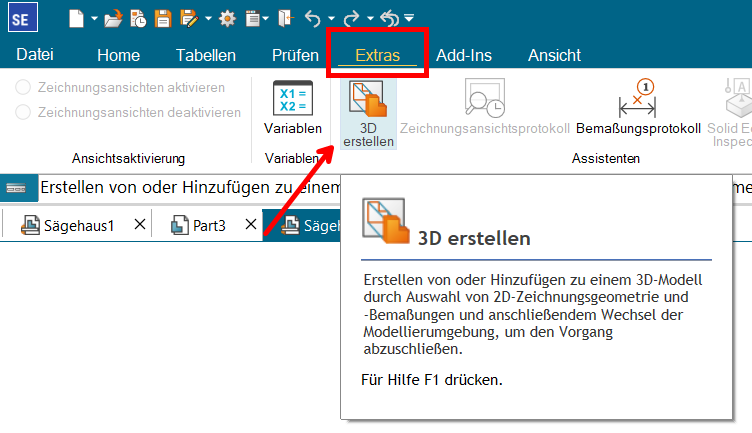

Solid Edge Extras: Befehl 3D erstellen — *Extras → 3D erstellen* übernimmt 2D-Geometrie und Bemaßungen ins Part. Klicken zum Vergrößern

Schritt 6: Neue oder vorhandene Part-Datei

Es öffnet sich ein Fenster. Hier gebt ihr an, ob die Skizze in eine neue oder eine vorhandene Part-Datei soll. Im Beispiel eine neue, leere Datei – Vorlage dinimetric part.par.

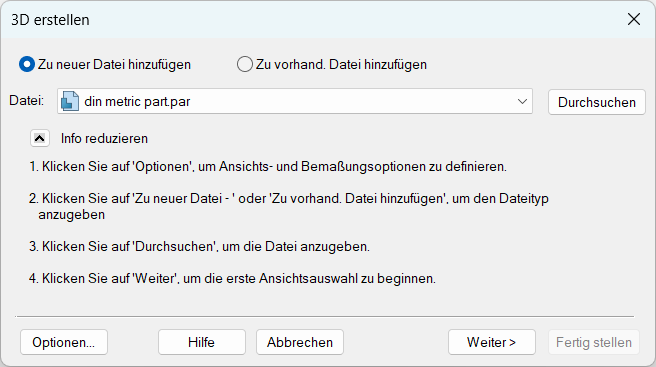

3D erstellen: Zu neuer Datei hinzufügen, dinimetric part.par — *Zu neuer Datei hinzufügen* – danach *Weiter*. Klicken zum Vergrößern

Schritt 7: Skizze selektieren – Fenster offen lassen

In diesem Schritt könnt ihr noch einmal skalieren. Wichtig: Das Fenster bleibt offen. Selektiert jetzt die Skizze: linke Maustaste gedrückt halten und ziehen – ihr legt eine Box um die gewünschte Geometrie. Nach dem Loslassen wird die Auswahl rosa.

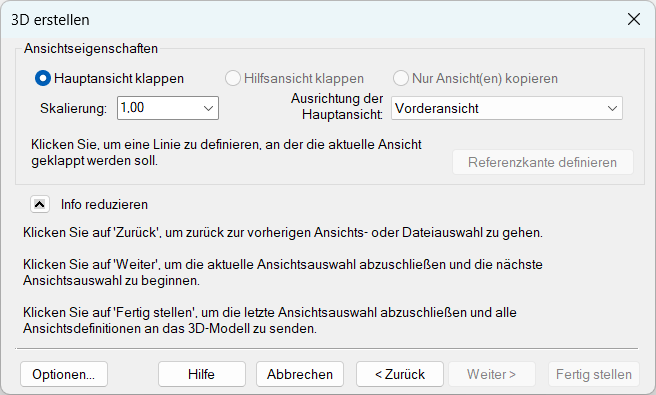

3D erstellen: Hauptansicht klappen, Skalierung 1, Vorderansicht — Fenster offen lassen – hier noch Skalierung und Ansicht, dann die Skizze in der Zeichnung wählen. Klicken zum Vergrößern

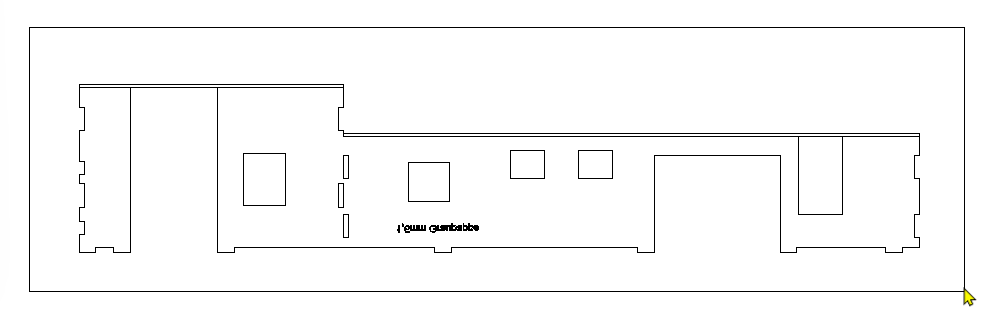

Rechteckauswahl um den 2D-Grundriss — Mit gedrückter linker Maustaste eine Box um die Skizze ziehen. Klicken zum Vergrößern

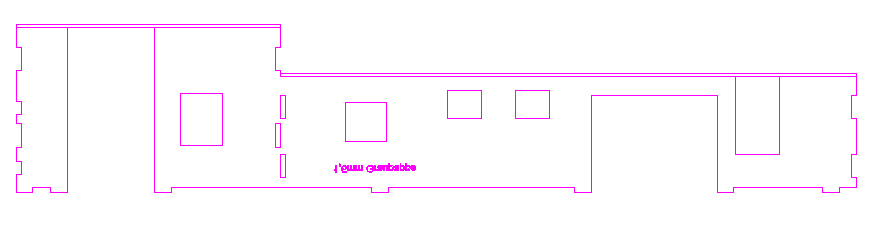

Ausgewählte 2D-Skizze in Rosa — Nach dem Loslassen ist die gewählte Skizze rosa – das ist die Übernahme. Klicken zum Vergrößern

Schritt 8: Fertigstellen oder weitere Skizzen

Über Weiter könnt ihr noch weitere Skizzen markieren. Mit Fertigstellen öffnet sich die Part-Datei, in die die Skizze kopiert wird. Im Beispiel direkt Fertigstellen.

Schritt 9: Im Part extrudieren oder rotieren

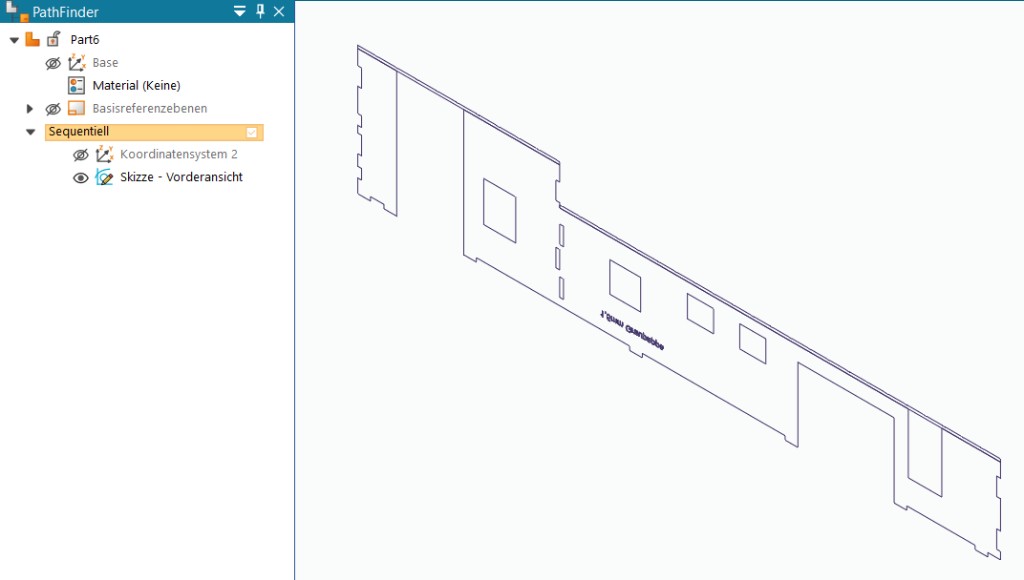

Ihr seid in der bekannten Solid-Edge-Part-Umgebung. Die Skizze liegt im PathFinder (hier Skizze – Vorderansicht) und lässt sich wie gewohnt bearbeiten. Daraus erzeugt ihr mit Extrusion, Rotation und den anderen 3D-Befehlen das Volumen.

Part-Umgebung: PathFinder mit Skizze Vorderansicht — Die DXF-Kontur liegt als Skizze im Part – bereit für die 3D-Befehle. Klicken zum Vergrößern

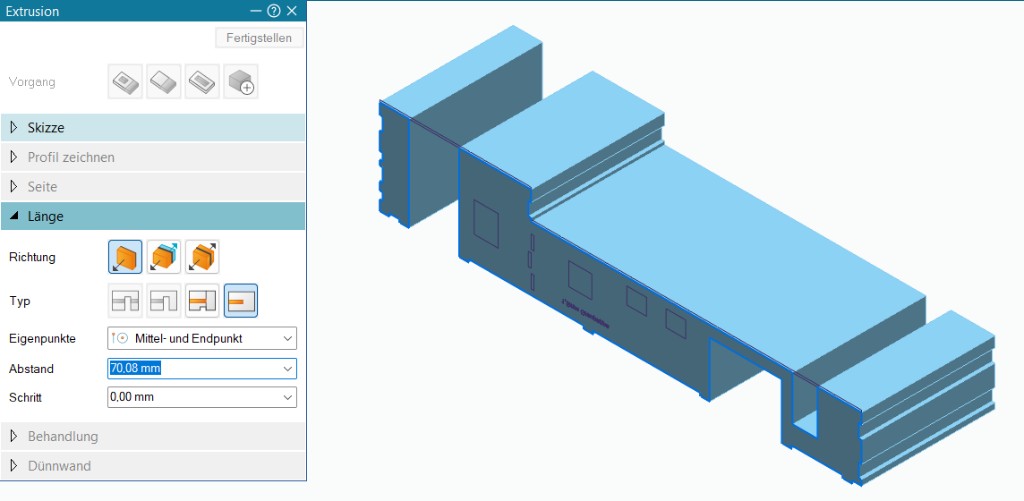

Extrusion der Gebäudekontur zum 3D-Volumen — *Extrusion* aus der übernommenen Skizze – das 2D wird zum Volumen. Klicken zum Vergrößern

Was daraus werden kann

Danke an Mike (Kruemelmike) für immer wieder neue Anregungen und tolle Bilder. Hier ein Beispiel von Mike, was aus so einem DXF-Import entstehen kann:

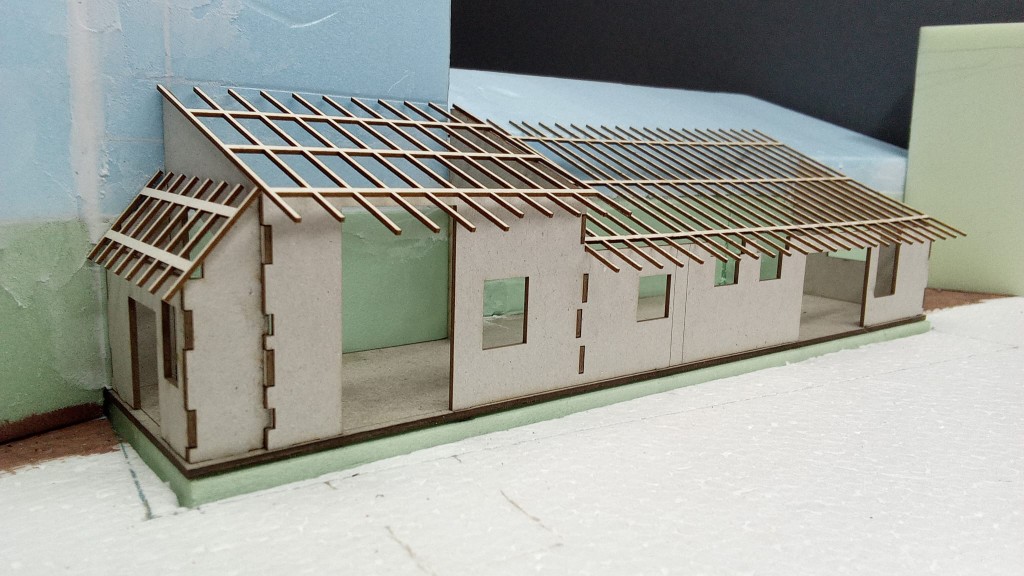

Lasergeschnittenes Modellhaus, entstanden aus einem DXF-Import — Beispiel von Mike: aus dem DXF ein komplettes Modell. Klicken zum Vergrößern

Kurz-Checkliste

DXF öffnen → Vorlage 2D-Zeichnung
Unten links: Umgebung 2D-Modell
Relevanten Zeichnungsteil wählen, bei Bedarf Skalieren
Extras → 3D erstellen → neue leere Part-Datei
Fenster offen lassen → Skizze per Box selektieren (wird rosa)
Fertigstellen → im Part Extrusion / Rotation
