Solid Edge: Schriftkopf anpassen und Referenztexte verknüpfen

Wofür ist das?

Der Schriftkopf (Title Block) ist das Informationsfeld unten rechts auf jeder technischen Zeichnung. In Solid Edge liegt er standardmäßig als Block im Hintergrundblatt – nicht auf dem normalen Arbeitsblatt. Neben statischen Linien und Beschriftungen enthält er Referenztexte (Eigenschaftstexte), die sich automatisch aus Teile- oder Baugruppenattributen füllen, sobald ihr ein Modell auf die Zeichnung platziert.

Die Screenshots in diesem Artikel stammen aus Solid Edge 2026. Das Vorgehen gilt jedoch schon seit vielen Versionen und ist in der Grundstruktur gleich geblieben.

Template oder nur diese Zeichnung?

Bevor ihr beginnt, entscheidet, wo ihr die Änderungen vornehmt:

• Alle neu erzeugten Zeichnungen: Öffnet das zentrale Zeichnungs-Template. Standardmäßig liegt es unter C:\Programme\Siemens\Solid Edge <Version>\Template\DIN Metric. Änderungen dort wirken auf jede Zeichnung, die aus diesem Template erstellt wird.
• Nur die aktuelle Zeichnung: Führt die Schritte direkt in der geöffneten Zeichnungsdatei (.dft) aus.

Template-Änderungen sind dauerhaft und unternehmensweit relevant. Änderungen in einer einzelnen Zeichnung betreffen nur diese Datei.

Schritt 1: Hintergrund bearbeiten

Der Schriftkopf befindet sich auf dem Hintergrundblatt. Um ihn zu bearbeiten, wechselt ihr in den Hintergrund-Modus:

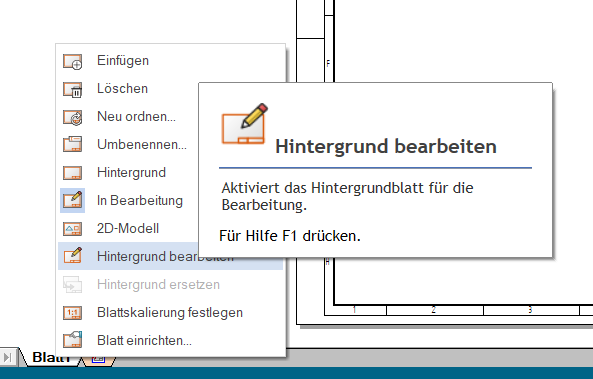

1. Rechtsklick auf den Blatt-Reiter unten links (z. B. „Blatt 1“).
2. Im Kontextmenü „Hintergrund bearbeiten“ wählen.

Solid Edge schaltet das Hintergrundblatt in den Bearbeitungsmodus. Der Schriftkopf ist nun direkt editierbar.

Schritt 2: Schriftkopf-Block öffnen und gestalten

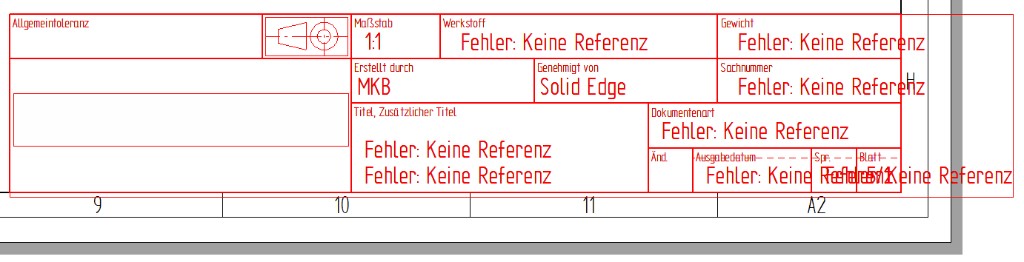

Im Standard-Template ist der Schriftkopf als Block angelegt – eine zusammengefasste Gruppe aus Linien, Texten und Referenzfeldern. Mit Doppelklick (linke Maustaste) öffnet ihr die Blockbearbeitung.

In der Blockbearbeitung könnt ihr den Schriftkopf frei gestalten:

• Linien und Rahmen hinzufügen oder löschen
• Statische Texte einfügen (Firmenname, Beschriftungen)
• Bilder und Logos platzieren
• Feldgrößen und Anordnung an eure Norm oder internes Layout anpassen

Schritt 3: Referenztexte anpassen

Referenztexte sind die dynamischen Felder – sie ziehen Werte aus Dokument-, Teil- oder Baugruppeneigenschaften. Typische Felder: Sachnummer, Titel, Gewicht, Werkstoff, Ersteller, Ausgabedatum.

Referenztext bearbeiten

1. In der Blockbearbeitung einen Referenztext per Doppelklick öffnen.

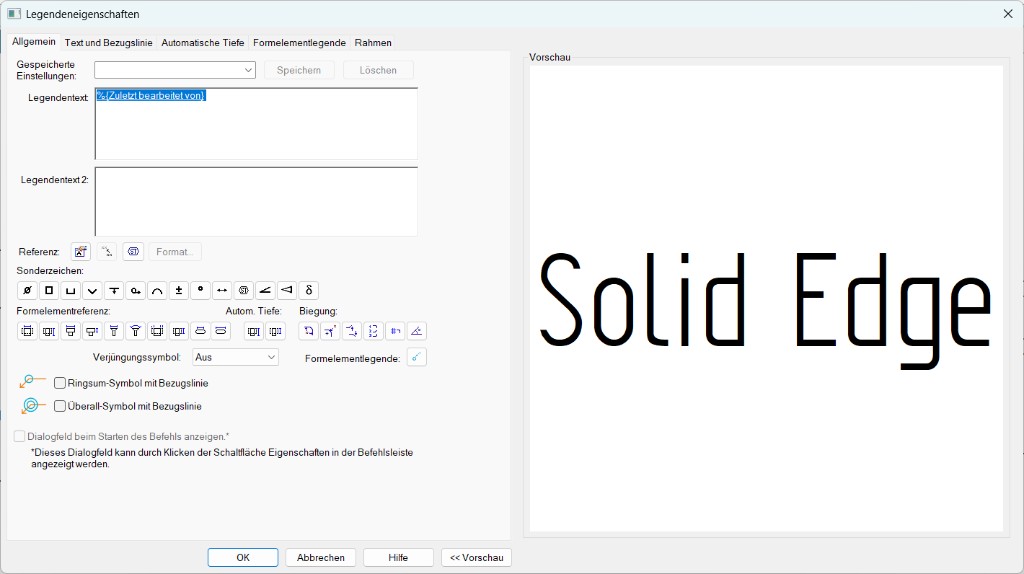

2. Das Fenster „Legendeneigenschaften“ erscheint.
3. Im Feld „Legendentext“ steht der Eigenschaftscode, z. B. %{Zuletzt bearbeitet von}.

Neue Eigenschaft auswählen

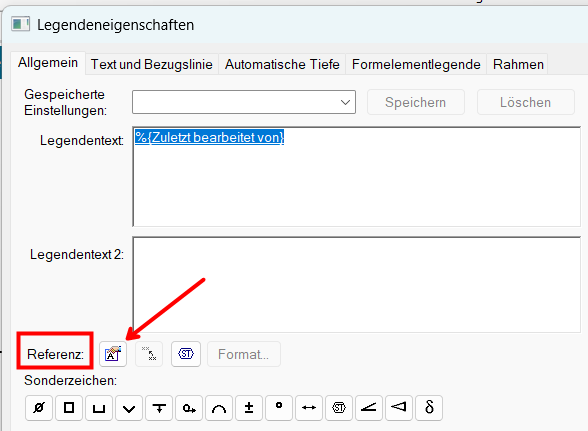

Zum Ändern klickt auf Referenz – das Symbol mit dem A und der Hand unten links im Dialog:

Indexreferenz – automatische Zuordnung zum gezeichneten Teil

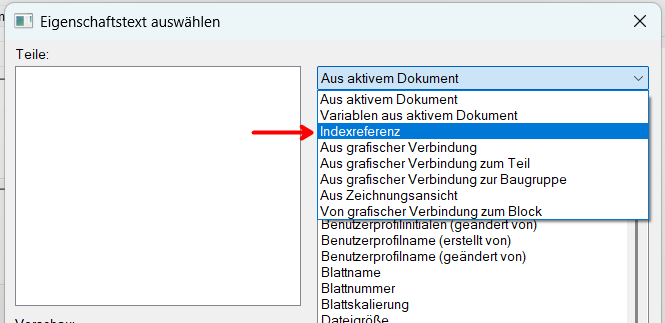

Für Felder, die sich automatisch aus dem auf der Zeichnung platzierten Teil füllen sollen, wählt in der Dropdown-Liste oben die Option „Indexreferenz“:

Danach wählt aus der Liste die gewünschte Eigenschaft – z. B. Dokumentennummer, Titel, Werkstoff oder Gewicht.

Weitere Bezugsquellen (je nach Anwendungsfall):

• Aus aktivem Dokument – Blattname, Blattnummer, Maßstab …
• Verbindung zu Teil oder Baugruppe – fester Bezug zu einem Modell
• Variablen aus aktivem Dokument – benutzerdefinierte Variablen

Wiederholt den Vorgang für jedes Referenzfeld, das automatisch befüllt werden soll.

Schritt 4: Block schließen und Hintergrund verlassen

Verlasst die Bearbeitungsebenen in umgekehrter Reihenfolge:

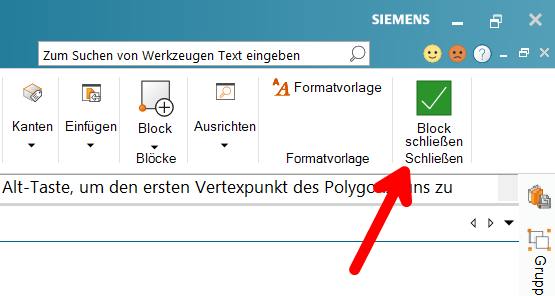

1. Oben im Menüband auf „Block schließen“ klicken (grüner Haken).
2. Rechtsklick auf einen Blatt-Reiter unten links.

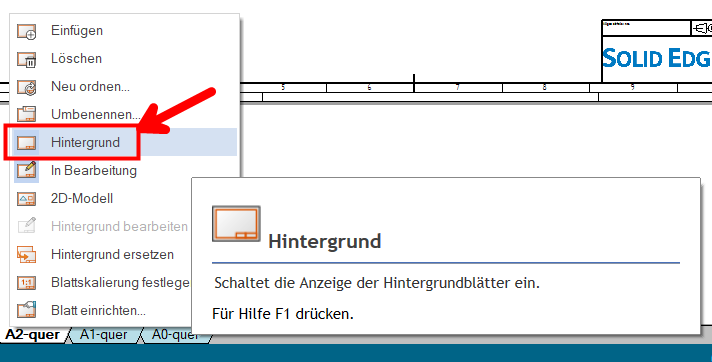

3. Den Eintrag „Hintergrund“ deaktivieren.

Ergebnis: Automatisch befüllte Felder

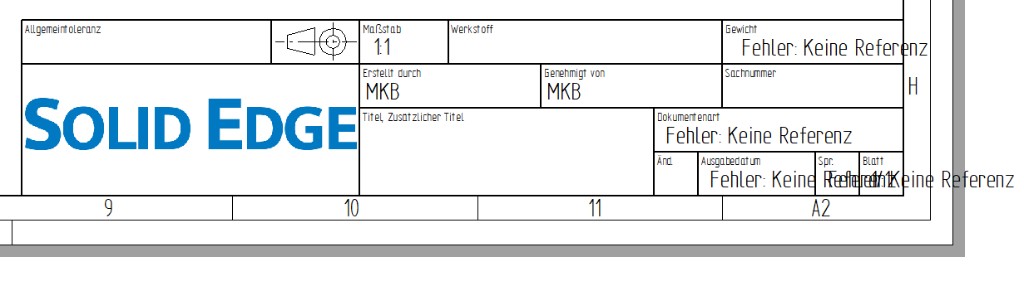

Sobald ihr ein Teil oder eine Baugruppe per Drag & Drop auf die Zeichnung platziert, füllen sich die verknüpften Referenztexte mit den Teileattributen – z. B. Sachnummer, Titel, Ersteller oder Genehmiger.

„Fehler: Keine Referenz“ anpassen

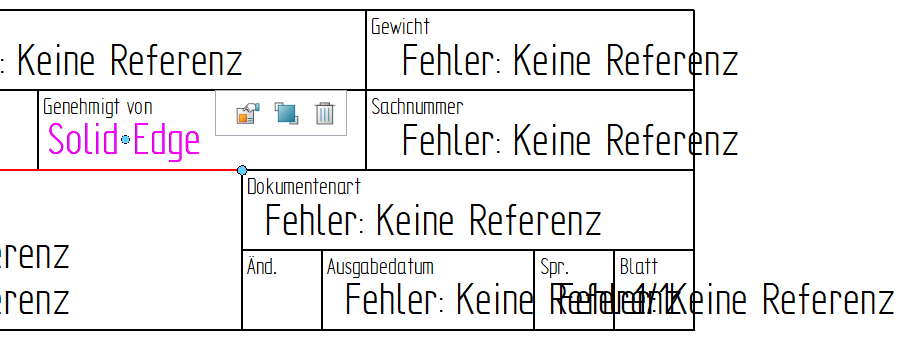

Solange noch kein Teil auf der Zeichnung liegt, zeigt Solid Edge standardmäßig „Fehler: Keine Referenz“. Das ist kein Programmfehler, sondern ein Hinweis auf fehlende Daten.

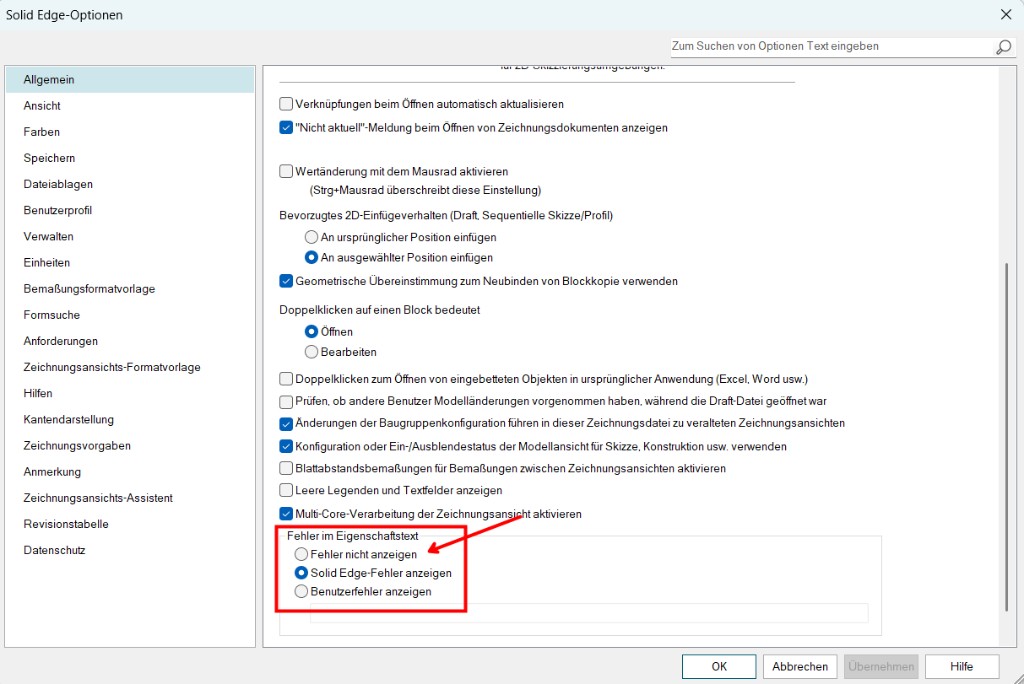

Unter Solid Edge-Optionen → Allgemein → Fehler im Eigenschaftstext steuert ihr das Verhalten:

• Fehler nicht anzeigen – Feld bleibt leer.
• Solid Edge-Fehler anzeigen – Standard („Fehler: Keine Referenz“).
• Benutzerfehler anzeigen – eigener Platzhalter, z. B. --- oder ....

Speichern – und worauf ihr achten müsst

Vergesst am Ende nicht zu speichern – Template oder Zeichnung, je nachdem wo ihr gearbeitet habt.

Wichtig: Solid Edge speichert den Zustand, den ihr gerade seht. Ist der Hintergrund noch aktiv oder der Block noch geöffnet, wird genau dieser Bearbeitungszustand mit abgespeichert. Bevor ihr speichert:

1. Block schließen
2. Hintergrund deaktivieren
3. Normale Zeichnungsansicht prüfen
4. Erst dann speichern

Kurz-Checkliste

1. Template oder aktuelle Zeichnung öffnen
2. Rechtsklick auf Blatt-Reiter → Hintergrund bearbeiten
3. Schriftkopf-Block per Doppelklick öffnen
4. Layout und Referenztexte anpassen (Indexreferenz für Teilefelder)
5. Block schließen → Hintergrund deaktivieren
6. Speichern
