Solid Edge: 3D-Maus optimal einrichten (3Dconnexion)

Wofür ist das?

Nutzt ihr eine 3D-Maus (SpaceMouse, SpaceNavigator & Co.) von 3Dconnexion, habt aber in Solid Edge kaum Mehrwert? Zwei Einstellungen im Treiber-Profil für Solid Edge ändern das spürbar: Beim Skizzieren bleibt die Ansicht stabil, und in der Baugruppe könnt ihr freie Bauteile direkt mit der 3D-Maus positionieren.

Im Video zeige ich beides live: 3D-Maus in Solid Edge einrichten (YouTube).

Wichtig: Solid Edge muss aktiv sein

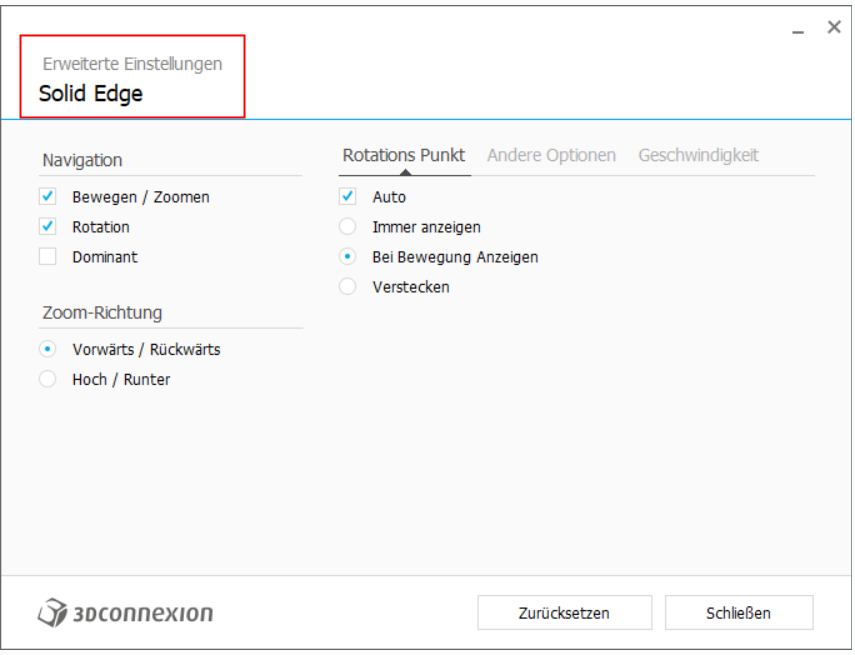

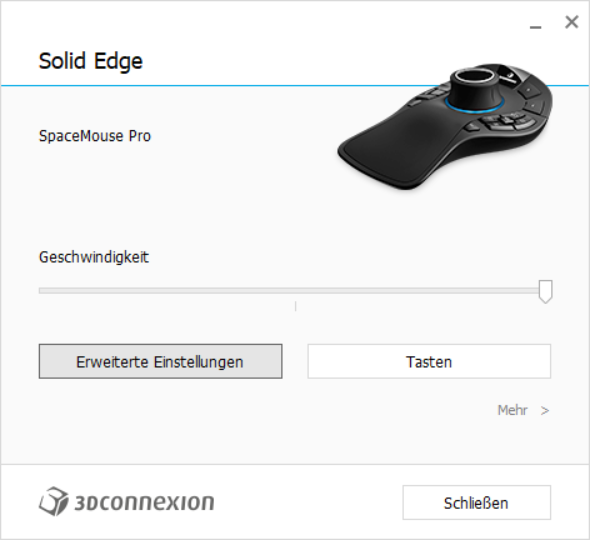

Die Solid-Edge-spezifischen Optionen erscheinen nur, wenn Solid Edge im Vordergrund läuft und ihr danach die 3Dconnexion-Einstellungen öffnet. Oben links im Fenster steht dann „Solid Edge“ – nicht „Desktop“ oder ein anderes Programm.

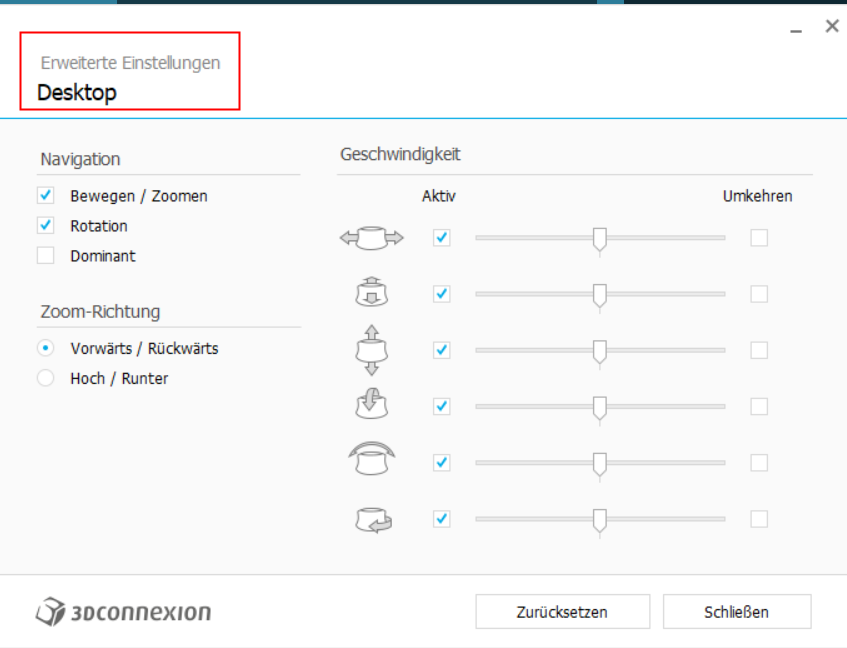

Ist stattdessen Desktop oder ein anderes Programm aktiv, fehlen die Solid-Edge-Einträge unter „Andere Optionen“ – ihr bearbeitet dann nur das allgemeine Profil.

1. Skizze: Ansicht verdreht sich nicht mehr

Problem: Beim Skizzieren verdreht sich die Ansicht, sobald ihr die 3D-Maus zum Schwenken oder Zoomen nutzt – die Skizze fühlt sich instabil an.

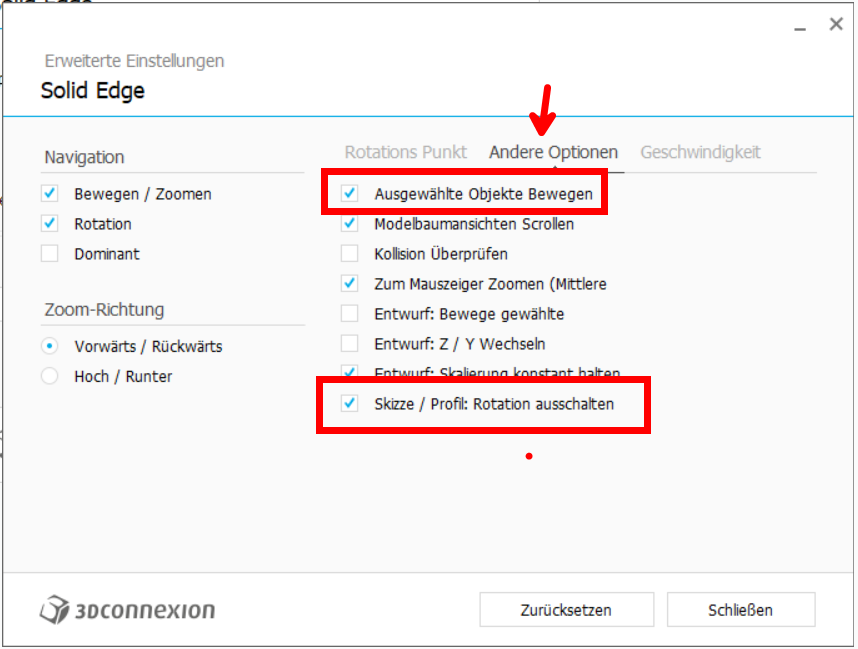

Lösung: Erweiterte Einstellungen öffnen → Register „Andere Optionen“ → „Skizze / Profil: Rotation ausschalten“ aktivieren.

Danach bleibt die Skizzenansicht beim Navigieren mit der 3D-Maus ruhig – Rotation ist in der Skizze deaktiviert, Schwenken und Zoomen funktionieren weiter.

2. Baugruppe: Bauteile mit der 3D-Maus bewegen

Nice to have: In der Baugruppe lassen sich Teile oft nicht direkt über die 3D-Maus drehen oder verschieben – obwohl das beim Positionieren sehr praktisch wäre.

Lösung: Im selben Register „Andere Optionen“ zusätzlich „Ausgewählte Objekte Bewegen“ aktivieren.

So geht’s: Bauteil oder Unterbaugruppe mit der linken Maus selektieren – am besten, solange noch alle Freiheitsgrade offen sind und keine Beziehungen die Bewegung blockieren. Anschließend könnt ihr das Teil mit der 3D-Maus drehen und verschieben.

Kurz-Checkliste

1. Solid Edge starten und im Vordergrund lassen.
2. 3Dconnexion-Einstellungen öffnen → prüfen, ob Solid Edge oben steht.
3. Erweiterte Einstellungen → Andere Optionen: „Skizze / Profil: Rotation ausschalten“ und „Ausgewählte Objekte Bewegen“ aktivieren.
4. In der Skizze testen; in der Baugruppe ein freies Bauteil wählen und mit der 3D-Maus bewegen.
