Befehl Geführte Ausprägung: Leitkurve lässt sich nicht wählen!

Symptom

Im Dialog Geführte Ausprägung reagiert die Auswahl für den Pfad nicht
Die Leitkurve (z. B. Schraubenkurve) lässt sich nicht anklicken
Schritt Querschnitte bestimmen war aktiv, bevor der Pfad festgelegt wurde

Was der Befehl braucht

Für eine geführte Ausprägung brauchst du zwei Elemente: einen Pfad (Leitkurve) und einen Querschnitt (Profil). Solid Edge führt den Querschnitt entlang des Pfads – typisches Beispiel: ein Kreisprofil entlang einer Schraubenkurve, Ergebnis z. B. eine Feder.

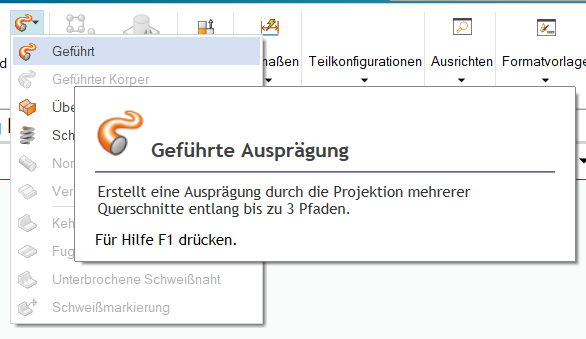

Solid Edge: Befehl Geführte Ausprägung im Menü mit Kurzinfo — Befehl *Geführte Ausprägung* im Reiter Home – Material wird hinzugefügt.

Ursache: falsche Auswahlreihenfolge

Der häufigste Fehler: Du wählst zuerst den Querschnitt statt den Pfad. Solid Edge hält dann an der falschen Reihenfolge fest – der Pfad lässt sich nachträglich nicht mehr sauber bestimmen.

Richtige Reihenfolge:

Pfad bestimmen – Leitkurve oder Kante wählen
Querschnitte bestimmen – Profil-Skizze wählen
Optional: Achse – nur wenn für deinen Fall nötig

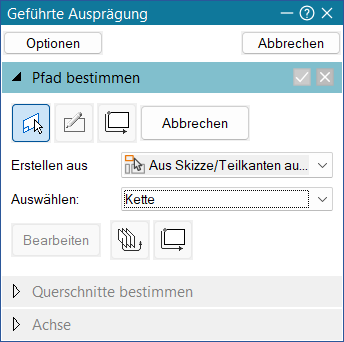

Solid Edge Dialog Geführte Ausprägung – Schritt Pfad bestimmen ist aktiv — Schritt 1: *Pfad bestimmen* – hier die Leitkurve auswählen.

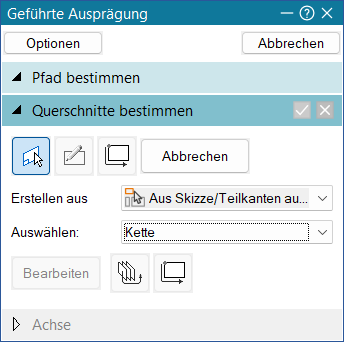

Solid Edge Dialog Geführte Ausprägung – Schritt Querschnitte bestimmen — Schritt 2: Erst danach *Querschnitte bestimmen*.

Lösung Schritt für Schritt

Befehl abbrechen und neu starten, wenn die Reihenfolge schon vertauscht ist (grüner Haken vermeiden, solange etwas falsch gewählt wurde).
Reiter Home öffnen – den Befehl dort starten (nicht in der Flächenkonstruktion; dort gibt es eine ähnliche Variante mit anderem Kontext).
Pfad bestimmen: Leitkurve anklicken (z. B. Schraubenkurve 1 im PathFinder).
Querschnitte bestimmen: Profil-Skizze wählen (z. B. Skizze 2).
Ausprägung mit OK bestätigen – Vorschau prüfen, dann fertig.

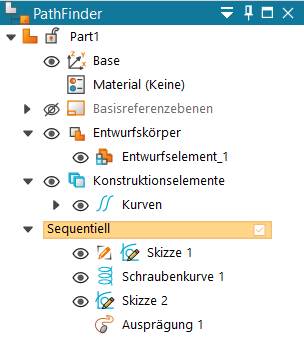

Solid Edge PathFinder mit Schraubenkurve, Skizzen und geführter Ausprägung — Typischer Aufbau: Schraubenkurve als Pfad, Skizze als Querschnitt, dann Ausprägung.

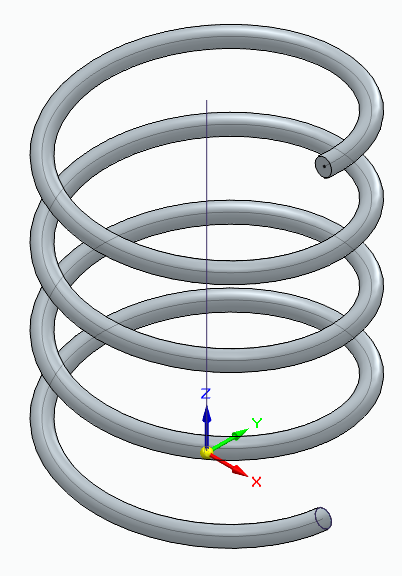

Solid Edge 3D-Modell einer Feder als Ergebnis einer geführten Ausprägung — Ergebnis: Querschnitt entlang der Schraubenkurve – z. B. eine Feder.

Ausprägung oder Ausschnitt?

Prüfe vor dem Start, welches Formelement du brauchst:

Geführte Ausprägung – hinzufügendes Formelement (Material wird aufgebaut)
Geführter Ausschnitt – abziehendes Formelement (Material wird entfernt)

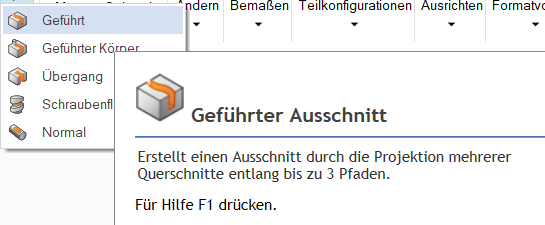

Solid Edge: Befehl Geführter Ausschnitt im Menü — *Geführter Ausschnitt* – gleiche Logik, aber Material wird abgezogen.
